對塑件（jiàn）形（xíng）狀及壁厚設計特別應考慮有利於料（liào）流暢通填充型腔，盡量避免（miǎn）尖角、缺口等模具設計注意事項的概述。

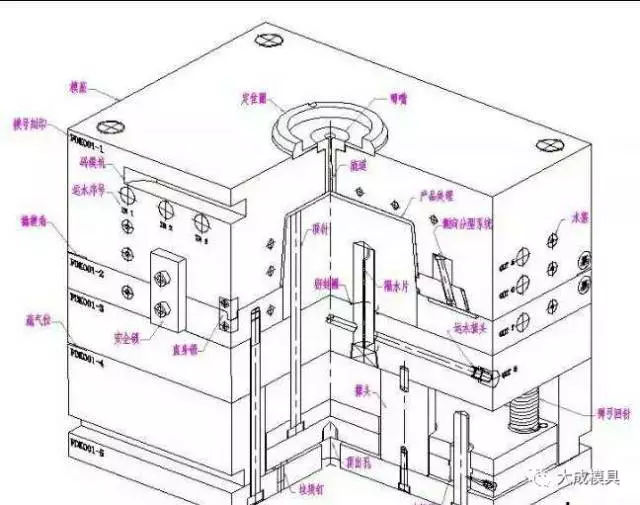

模具設計注意（yì）事項

⑴塑件形狀（zhuàng）及（jí）壁厚設計特別應考慮有（yǒu）利於料流暢通填充型腔，盡量避免尖（jiān）角、缺口。

⑵脫模斜度（dù）應取（qǔ）大，含玻璃纖維15%的可取1°～2°，含玻璃（lí）纖維30%的可（kě）取2°～3°。當不允許有脫模斜度時則（zé）應避免強行脫模，宜采用橫向分型（xíng）結構。

⑶澆注係（xì）統截（jié）麵宜大，流程平直而短，以利於纖維均勻分散。

⑷設計進料口應（yīng）考慮防止填充不足，異向性變形，玻璃纖維分布不勻，易產生熔（róng）接痕等不良後果。進料口宜取薄（báo）片，寬薄，扇形，環形及多點形式進料口以使料流亂流（liú），玻璃纖維均勻分散，以減少異向性，最好不采用針狀進料口，進（jìn）料口截麵可（kě）適當（dāng）增大，其長度（dù）應短。

⑸模具型芯、型腔應有足夠剛性及強度。

⑹模具應淬（cuì）硬，拋光（guāng）、選用耐磨鋼種，易磨損部位應便於修換。

⑺頂出應均勻有力，便於換修。

⑻模具應設有排氣溢料（liào）槽，並宜設於易發生熔接痕部位。

模溫的設定

⑴模溫影響成型周期及成形品質，在實際操作當中是由（yóu）使用材質（zhì）的最低（dī）適當模溫開始設定，然後根據品質狀況來適當（dāng）調高。

⑵正確的說法，模溫是指在成形被進行（háng）時的模腔表麵的（de）溫度（dù），在（zài）模具設（shè）計及成形工程的條件設定上，重要的是不僅（jǐn）維持適當的溫度，還要能讓其均勻的分（fèn）布。

⑶不均勻的模溫分布，會導致不均勻的收縮和內應力，因（yīn）而使（shǐ）成型口易發生變形和翹曲。

⑷提高模溫可獲得以下效果；

①增加成形品結晶（jīng）度及較均勻的結構。

②使成型收縮較（jiào）充分，後收縮減小。

③提高成型品的（de）強度和耐熱性。

④減少內應力殘留（liú）、分（fèn）子配向（xiàng）及變形。

⑤減少（shǎo）充填時的（de）流動阻抗，降低壓力損失。

⑥使成（chéng）形品外觀較（jiào）具光澤（zé）。

⑦增加成型品發生毛邊的（de）機會。

⑧增加近澆口（kǒu）部位和減少遠澆口部位凹陷的機會。

⑨減少結合線明顯的程度

⑩增加冷卻時間。

計量及可塑化

⑴在成型加工法,射出量的控製(計量)以及塑料的均勻熔融(可塑化)是由射出機的可塑化機構(Plasticizingunit)來擔任的。

①加熱筒溫度（BarrelTemperature）

雖（suī）然塑料的熔融，大約有60--85%是（shì）因為螺杆的旋轉所產生的熱能，但是塑料的（de）熔融狀態仍然受加熱筒溫度的影響（xiǎng），尤以靠近（jìn）噴嘴前區的溫度--前（qián）區的溫（wēn）度過高時易發生滴料及取（qǔ）出製件時牽絲的現象。

②螺杆轉速(screwspeed)

A.塑料的熔融，大（dà）體是因螺杆的旋轉所（suǒ）產生的熱量，因此螺杆轉（zhuǎn）速太快，則有下列影響：

a.塑料的熱分解。

b.玻纖（加纖塑料）減短。

c.螺杆或（huò）加熱筒磨損加快。

轉速的設（shè）定，可以其圓周速的大小來（lái）衡量：

圓周速=n（轉（zhuǎn）速）*d（直徑）*π（圓周率（lǜ））

通常（cháng），低（dī）粘度熱安定性良好的塑料，其螺杆杆旋（xuán）轉的（de）圓周速約可設定到（dào）1m/s上下，但熱（rè）安定性差的塑（sù）料，則應低到0.1左右。

C.在實際應用當中（zhōng），我們可以盡量調低螺杆轉速，使旋轉（zhuǎn）進料在開模前（qián）完成即可（kě）。

③背壓（BACKPRESSURE）

A.當螺（luó）杆（gǎn）旋轉進料（liào）時，推進到螺杆前端的熔膠所蓄積的壓力稱為背壓，在射出成型時，可以由調整射出油壓（yā）缸的退油壓力來調節，背壓可以有以下（xià）的效果：

a.熔膠更均勻的熔解。

b.色（sè）劑及填充物更加均勻的分散。

c.使氣體由（yóu）落料（liào）口退出。

d.進料（liào）的的計量準確（què）。

背（bèi）壓的高低，是依塑料（liào）的粘度及其熱（rè）安定（dìng）性來決定，太（tài）高的背壓使進料時間延長，也因旋轉剪切力的提高，容易使塑料產生（shēng）過熱。一般（bān）以5--15kg/cm2為（wéi）宜。

④鬆（sōng）退（SUCKBACK，DECOMPRESSION）

A.螺杆旋轉進料（liào）開始前，使螺杆（gǎn）適當抽退，可（kě）以使模內前端熔膠壓力降低，此稱為（wéi）前鬆退，其效果可防止噴（pēn）嘴（zuǐ）部的熔膠對螺杆的壓力，多用於熱流道模（mó）具的成型（xíng）。

B.螺杆旋轉進料結束後，使螺杆適當抽退，可以使螺杆前端熔膠壓力降低，此稱為後鬆退，其效果可防止噴嘴部的滴料。

C.不足之處，是容易使主流道（SPRUE）粘模；而太多的鬆退，則（zé）能吸進空氣，使成（chéng）型品發生氣（qì）痕。

深圳市科（kē）翔模具（jù）有限（xiàn）公（gōng）司是一家專業的塑膠（jiāo）模具設計生產工廠,致力於中（zhōng）型汽車模（mó）具, 電（diàn）子產（chǎn）品, 家電類產品, 家用品, 工業應用, 農業, 醫療器械等產品模具設計開發及生產.長期以來, 我們通過給客戶提供價格低, 質量好, 交期準（zhǔn）的服務, 贏得了海內（nèi）外客戶（hù）的一致（zhì）好評。可以通過我（wǒ）們公司官網（http://www.puv365.com/）查看更多塑膠模具產品、塑膠注塑產品、塑料產品等等一些（xiē）定製模具開模。

標題：深圳模具設計注意事項,深（shēn）圳定製模具設計 網址：http://www.puv365.com/server/show/id/675.html

*本站所有相關知識僅供（gòng）大家參考（kǎo）、學習之用，部分來源於互聯網，其版權均歸（guī）原作者及網站（zhàn）所有，如無意侵犯您的權利，請與（yǔ）小編聯係，我們將（jiāng）會（huì）在第一時間核（hé）實，如情況屬實會在3個工作日（rì）內刪除。 7*24小時免費熱（rè）線（xiàn）： 13682521790 13714219339

文章關鍵詞：深圳模具設計注意事（shì）項,深圳定製模具設計,深圳（zhèn）模具設（shè）計公司
